船用DIN型支管減壓閥流量曲線圖：
船用DIN型支管減壓閥主要技術參數：
|
類型 |
型號 |
公稱壓力PN（MPa） |
公稱通徑DN（MPa） |
連接形式 |
閥體材料 |
出口壓力（MPa） |
工作℃ |
|
支管減壓閥 |
YZ11X-16T（黃銅） |
1.6；2.5 |
15~50mm |
內螺紋 |
黃銅 |
0.05~0.6（可調） |
80 |
|
YZ11X-16P（不銹鋼） |
不銹鋼 |

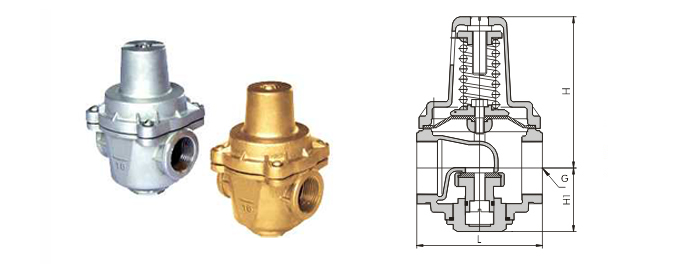

船用DIN型支管減壓閥主要尺寸：
|
公稱通徑DN（MPa） |
尺寸（MM） |
重量（Kg） |
||||
|
MM |
in |
A |
B |
C |
φG |
|
|
15 |
1/2 |
31 |
60 |
76.5 |
59 |
1.2 |
|
20 |
3/4 |
31 |
75 |
76.5 |
73 |
1.2 |
|
25 |
1 |
36 |
88 |
85 |
81 |
1.4 |
|
32 |
11/4 |
42 |
93 |
98 |
81 |
1.5 |
|
40 |
11/2 |
45 |
98 |
102 |
85 |
2 |
|
50 |
2 |
54 |
130 |
117 |
98 |
2.65 |
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的船用DIN型支管減壓閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
· 電話：18717746989
· 郵箱：sales@shczvalve.com
承質訂貨須知：
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會為您審核與分析。我們可以為您提供解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域，為您提供船用閥門知識、服務、技術顧問。
